کلید هوایی (Air circuit breaker)

کلیدهای هوایی نوعی بریکر یا قطع کننده اتوماتیک فشار ضعیف هستند که در امپرهای بالامورد استفاده قرار میگیرد و ازانجا که مکانیزم سیستم اطفای جرقه در هوای آزاد صورت میگیرد لذا به این کلیدها کلیدهای هوایی گفته میشود.

مجموعه فنی مهندسی الکترونت با سابقه چندین ساله خود در زمینه تعمیر انواع کلید های هوایی و قدرت با برند های مختلف از جمله زیمنس ، ABB ، اشنایدر و... اماده همکاری در زمینه تعمیر انواع کلید های قدرت می باشد، در ادامه برای آشنایی بیشتر با ساختمان انواع این نوع کلید ها به تشریح وظایف و اجزای داخلی این کلید ها خواهیم پرداخت.


وظایف وکاربرد کلیدهای هوایی

1-حفاظت دربرابراتصال کوتاه

2-حفاظت شبکه دربرابرافزایش بیش ازحد ولتاژ

3-حفاظت شبکه دربرابرافزایش یا کاهش بیش ازحد فرکانس

4-حفاظت ازتجهیزات در برابراضافه بار یا افزایش حرارت

5-حفاظت ژنراتور در برابرخروج سنکرون



اجرای تشکیل دهنده کلید هوایی

1-کنتاکت های اصلی

2-دکمه قطع و وصل

3-محفظه جرقه گیر

4-ترمینالهای ورودی و خروجی قدرت

5-ترمینال های فرمان شامل

6-کنتاکت های کمکی

7-رله شنت یا تریپ

8-رله اندرولتاژ

9-موتور شاژ فنر

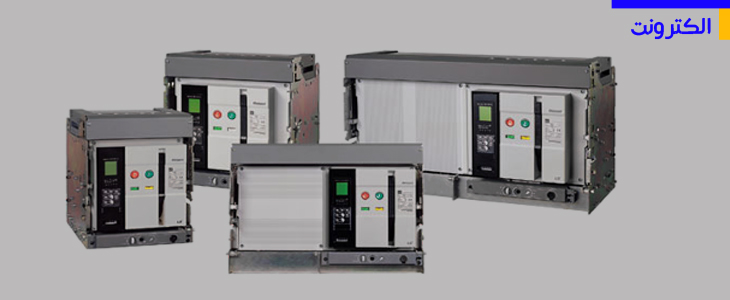

تصویر کلی از یک کلید قدرت هوایی

کابرد هر یک از قطعات یک کلید هوایی به شرح زیر است:

1- کنتاکت های کمکی کلید هوایی

این کنتاکتها به صورت تیغه های باز و بسته موجود می باشند که 2 کاربردمهم دارند:

1-ماژول های ارتباط با شبکه های صنعتی واعمال فرمانها ازطریق سیستم کنترلی به کلید

2-ایجاد اینترلاک  مکانیکی جهت استفاده کلید برای کاربردهای برق شهر/ ژنراتور



2-رله آندر ولتاژ کلید هوایی

 زمانی که ولتاژعبوری از دو سرسیم پیچ رله کمتر ازمیزان تعیین شده(35 تا 75 درصدولتاژ نامی) باشد به صورت خودکار بریکر را قطع می کند.بنابراین رله اندر ولتاژ از مدار در برابر افت ولتاژ محافظت میکند

3-رله شنت (تریپ) کلید هوایی

کلید هوایی دارای دو نوع رله شانت است

1-شانت وصل:عملکرد این رله از طریق یک شستی فشاری استارت انجام میگیرد.وقتی که شستی استارت را فشار دهیم رله شانت عمل میکند و کلید را وصل میکند

2-شانت قطع: برای قطع کلید که به شستی استپ وصل شده استفاده میشود

تفاوت این دو رله فقط در محل مخصوص جا سازی رله در داخل کلید هوایی است و هیچ تفاوتی با یکدیگر ندارد

4-موتور شارژ فنر کلید هوایی

نحوه شارژ و دشارژ فنر کلید هوایی به دو صورت انجام میگیرد

1-به صورت دستی: در حالت دستی اهرم روی کلید را چندین بار از بالا به پایین حرکت میدهیم تا فنر شارژ شود و نشانگر روی کلید علامت شارژ را نشان میدهد

2-به صورت اتوماتیک: در این حالت از یک موتور که داخل کلید قرار دارد با اعمال ولتاژ (220 ولت) به موتور شروع به شارژ فنر می کند و پس از شارژ فنر مکانیزم کلید اماده وصل است و با فشار دادن استارت کلید وصل میشود.

آمپر کلیدهای هوایی

کلید های هوایی  از 630 آمپر تا 6300 امپر ساخته شده . پر مصرف ترین آمپرها ازرنج 1000-1250-1600-2000-2500-3200 آمپرمی باشد



تقسیم بندی کلیدهای هوایی

1-کلید از نظر ولتاژ:به دودسته AC – DC

2-از نظر پل به دو دسته سه پل و چهار پل (چهارپل یک ترمینال نول دارد)

3-از نظر نصب به دو دسته فیکس و کشویی ساخته شده


بطور کلی، اورهال کامل انواع کلید های قدرت در تخصص و دانش داخلی مجموعه الکترونت می باشد، برای راهنمایی و مشاوره ی بیشتر با ما در ارتباط باشید.
